시프트 레지스터 (MAX 7219)를 이용한 세븐 시그먼트 8개 표시하기 - 튜토리얼(배선)

두번째는 튜토리얼로 직접 어떻게 코딩이 되고 어떻게 작동이 하는지 볼 차례이다.

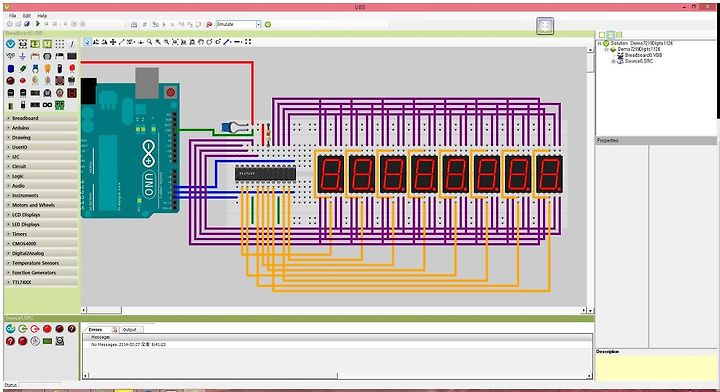

VBB에서 지원하는 세븐 세그먼트와 MAX7219를 이용한 출력 예제를 불러 와보았다.



깔끔하게 잘 해놨다.

배선을 보자면 아두이노 보드에서 7219로는 파란색 선 3개, 7219 부터 세븐 세그먼트 까지는

각 세그먼트의 on,off 정보를 보내는 보라색 선 7개, 세그먼트를 켜고 끄는 8개의 오렌지색 선이 있다.

뭐.. 그것말고도 저항 등이 있지만 그건 나중에.. 그건 공부하기 싫다..

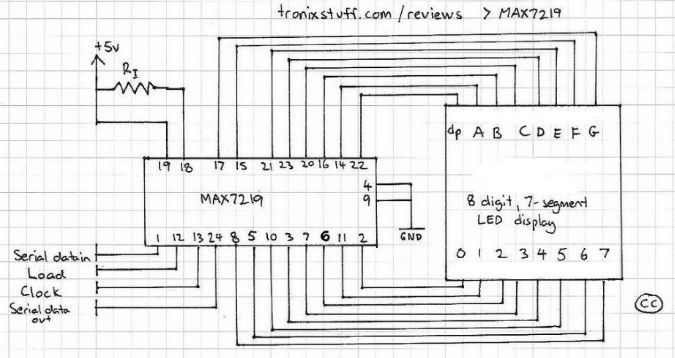

여하튼.. 배선은 저렇게 되어있고 저것을 보기 쉽게 한 그림(스키메틱)을 보자





이것을 참고하면 굳이 튜토리얼을 쓰지 않아도 알아서 배선을 할 수 있다. 하지만 오늘은 우선 작동을 우선사항으로 두었으므로 튜토리얼 배선을 그대로 따라가자

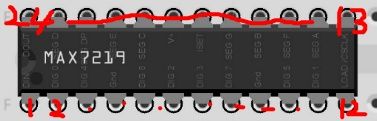

참고로 칩의 핀번호는 왼쪽위부터 아래까지 1~12, 오른쪽아래부터 위까지 13~24이며 칩에 반달모양으로 표시가 되어있는게 윗쪽이다.



그 다음은 튜토리얼의 코드를 봐가며 어떻게 작동하는지 설명!
